説明

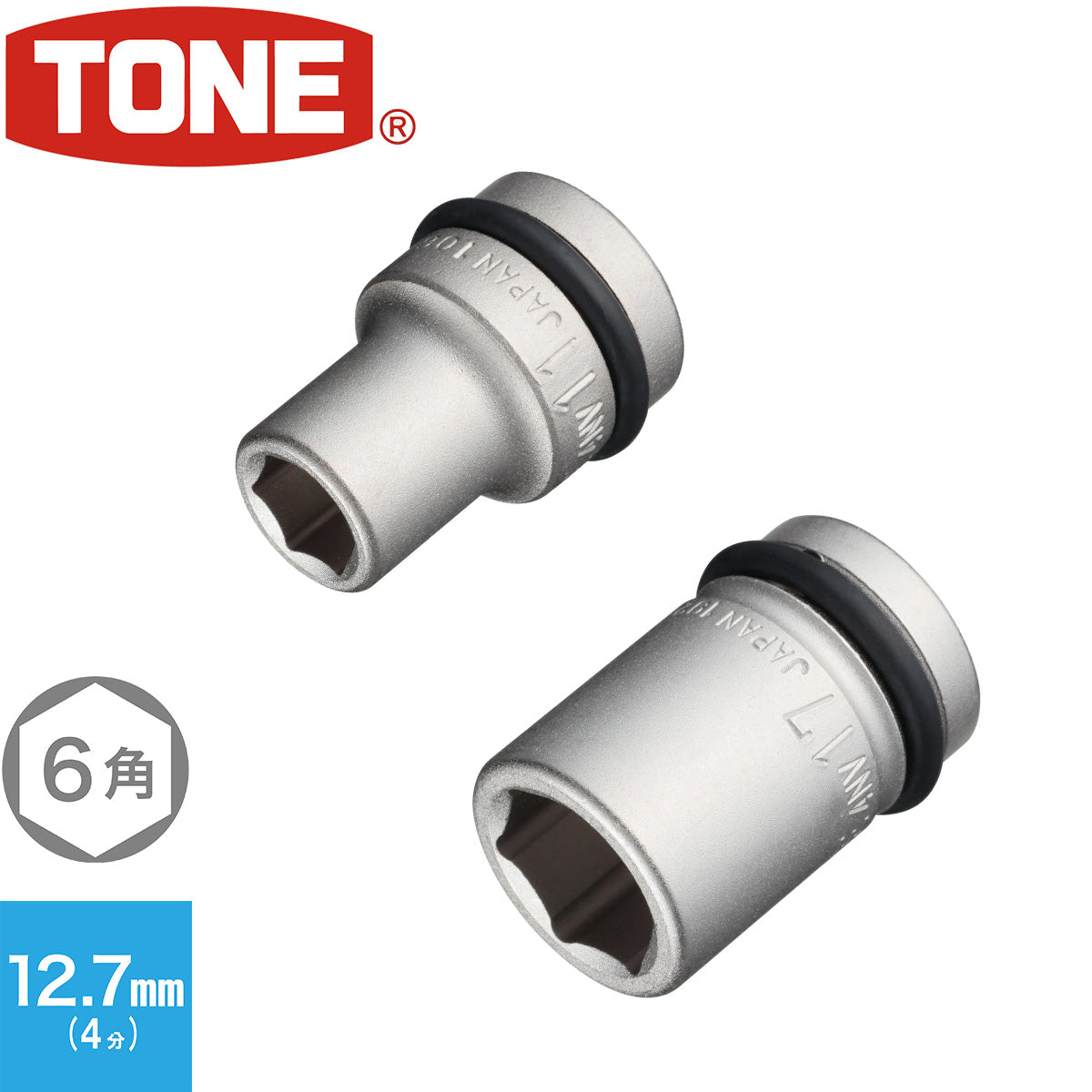

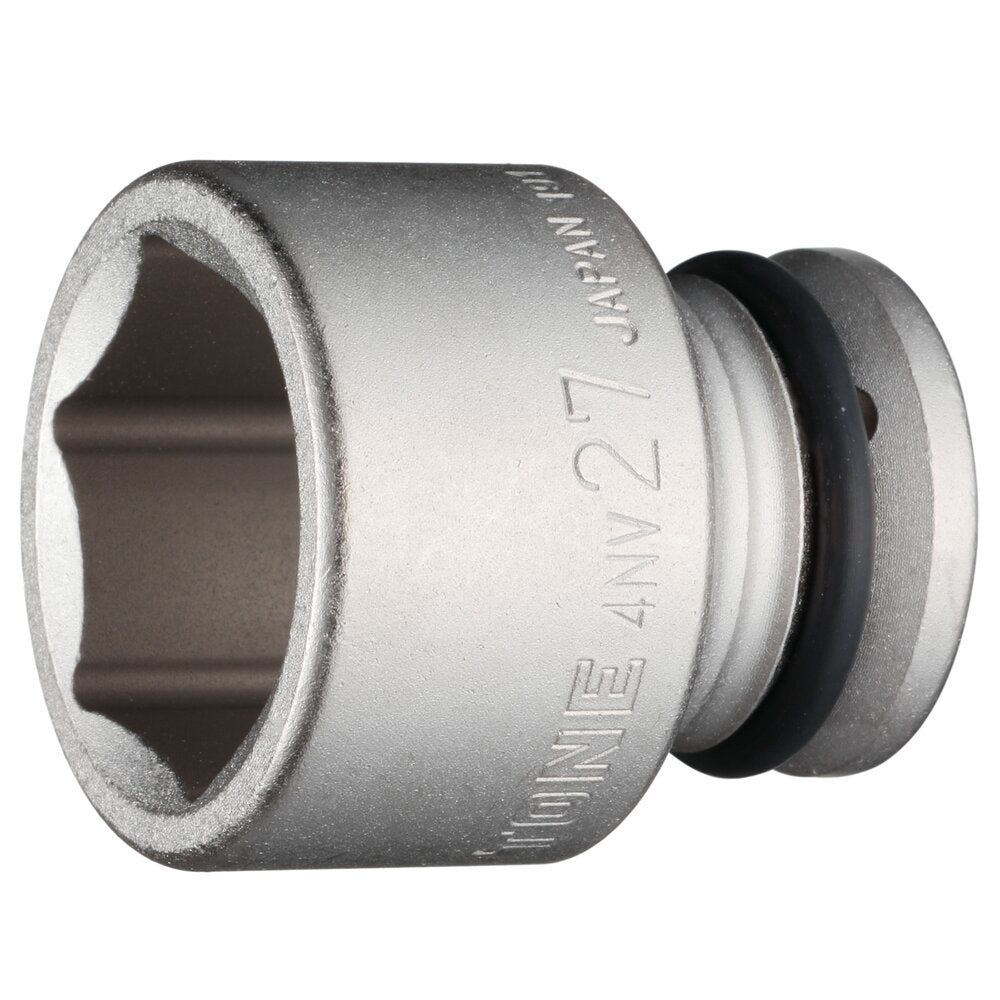

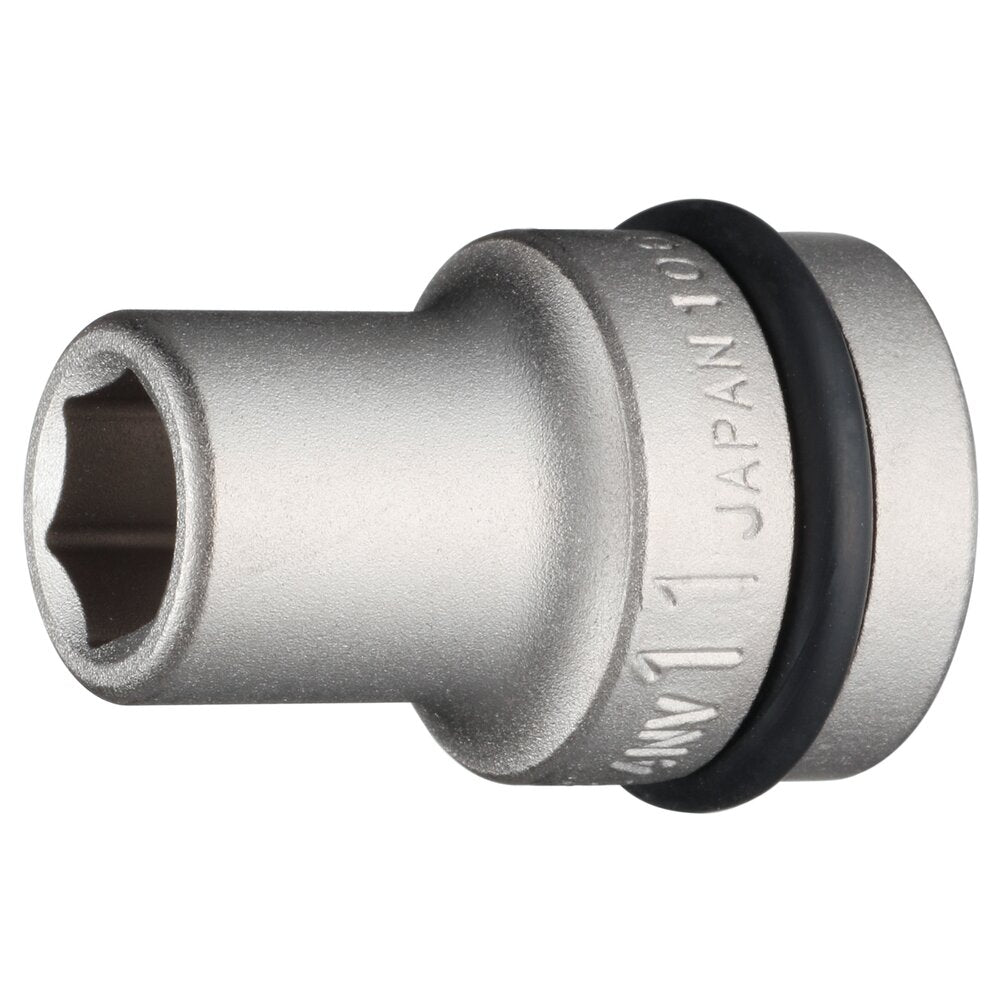

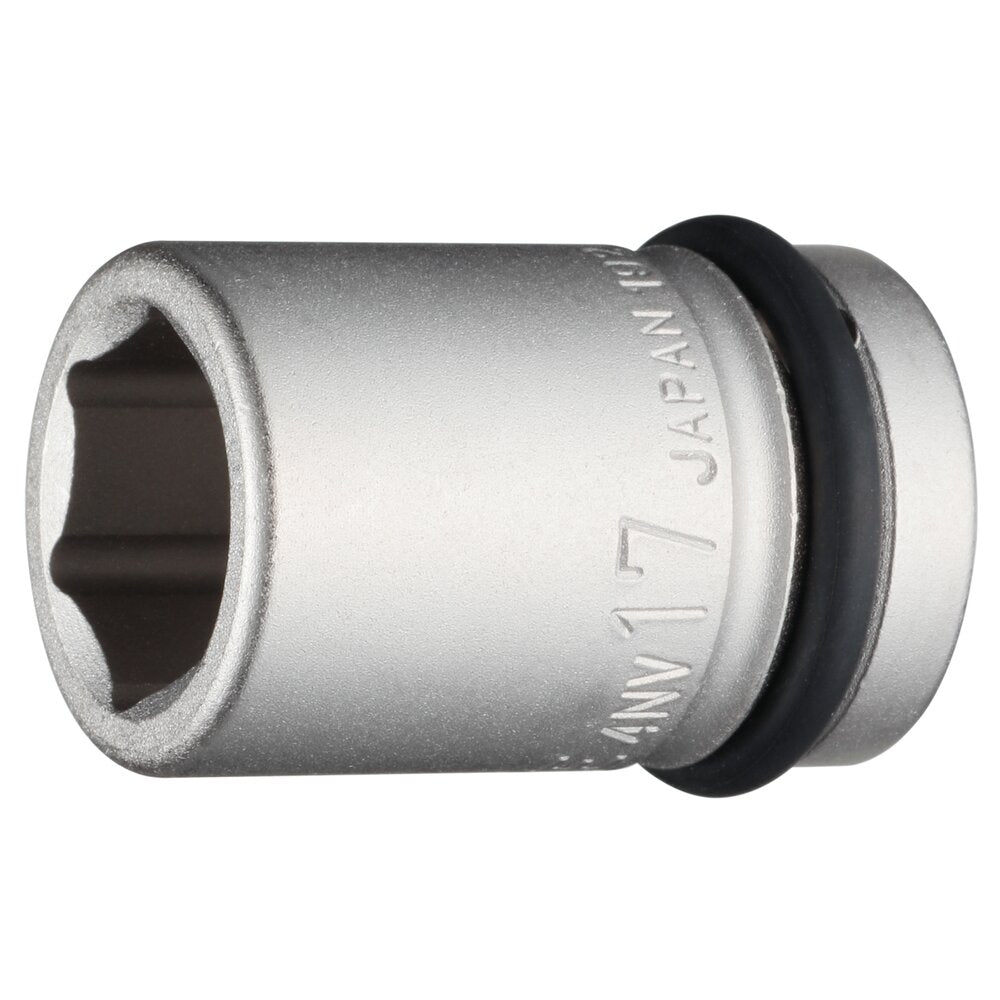

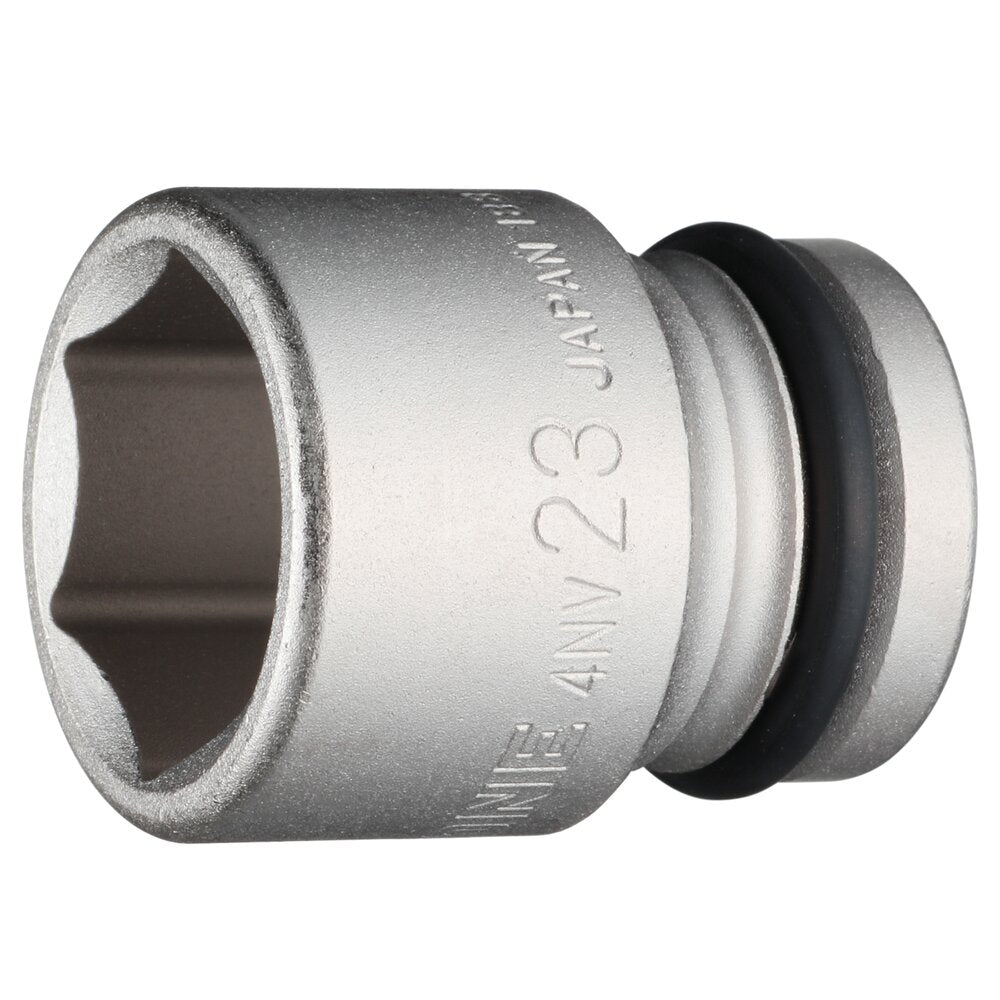

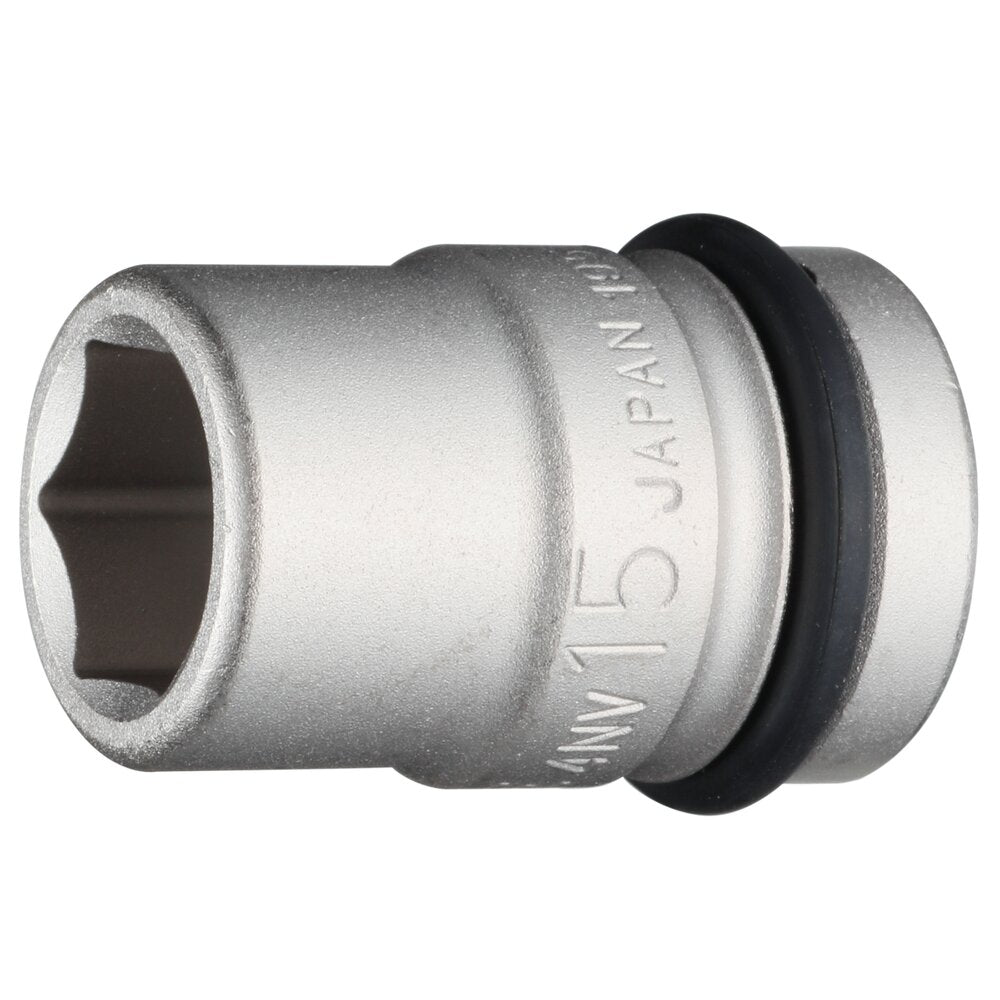

インパクト用ソケット（６角） 4NVシリーズ
【用途・特長】
●ボルト・ナットの締付け・緩め作業用。
●外観品質と防錆力の向上を図った無電解めっき仕様のインパクト用ソケットです。
●Ｏリング仮置き構造により、レンチにインパクト用ソケットを着脱する際にＯリングを一旦溝に仮置くことで作業性を向上させています。
●差込角12.7mm(1/2inch)
●先端形状6角
●構造用鋼
【注意】
※Oリング、ピンは正しいサイズのものを確実に固定してから使用してください。
※Oリング、ピンは消耗品です。劣化、摩耗したものは交換してください。
| 型番 | 二面幅 | D1 | D2 | L1 | L | d | 重さ |
|---|---|---|---|---|---|---|---|

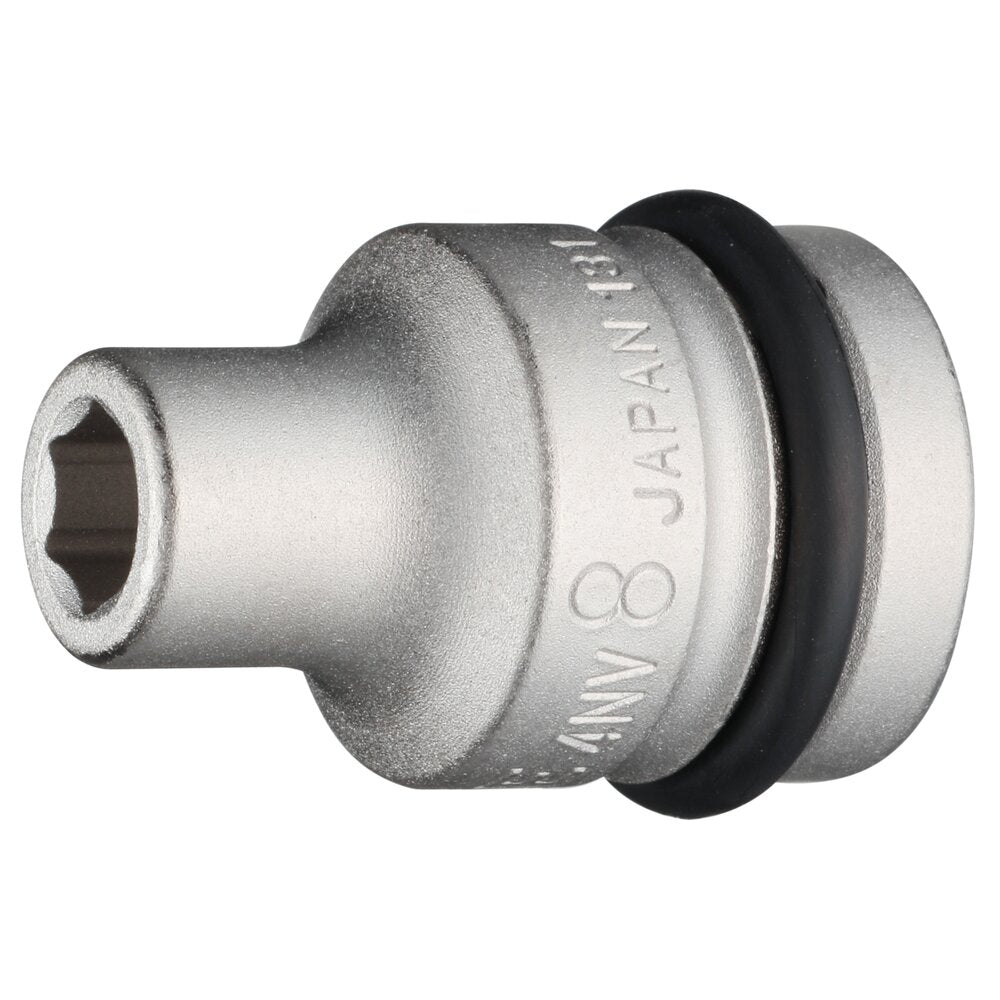

| 4NV-08 | 8 | 14.0 | 25.0 | 6.0 | 38.0 | 7.0 | 64.0g |

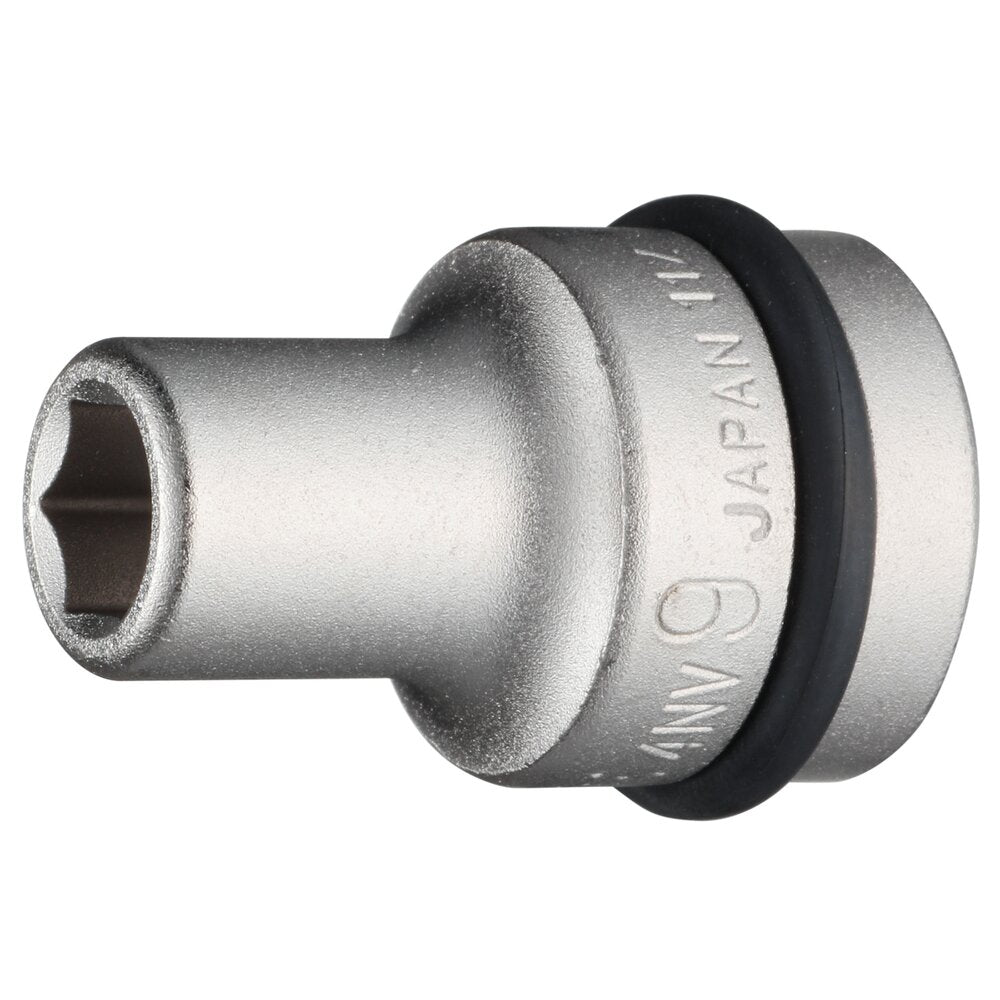

| 4NV-09 | 9 | 15.0 | 25.0 | 8.0 | 38.0 | 7.0 | 66.0g |

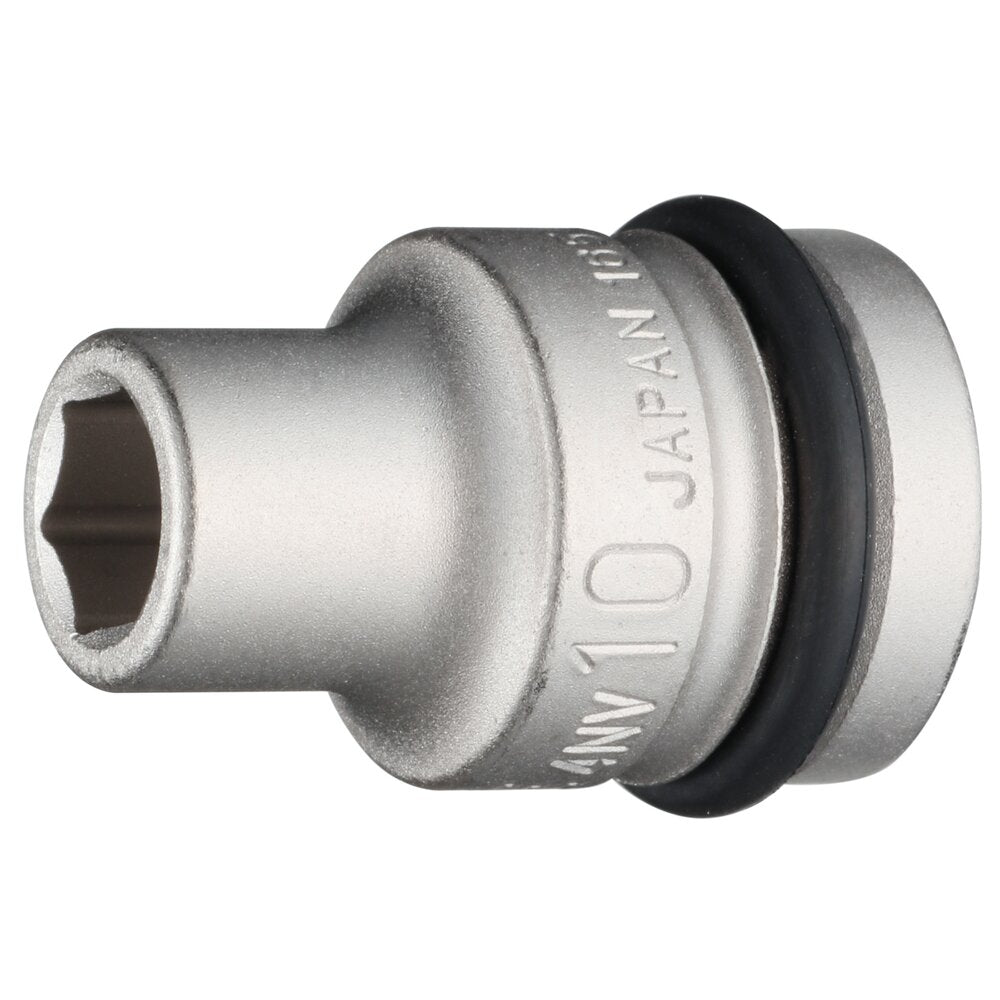

| 4NV-10 | 10 | 16.0 | 25.0 | 9.0 | 38.0 | 8.0 | 67.0g |
| 4NV-11 | 11 | 17.5 | 25.0 | 10.0 | 38.0 | 9.0 | 71.0g |

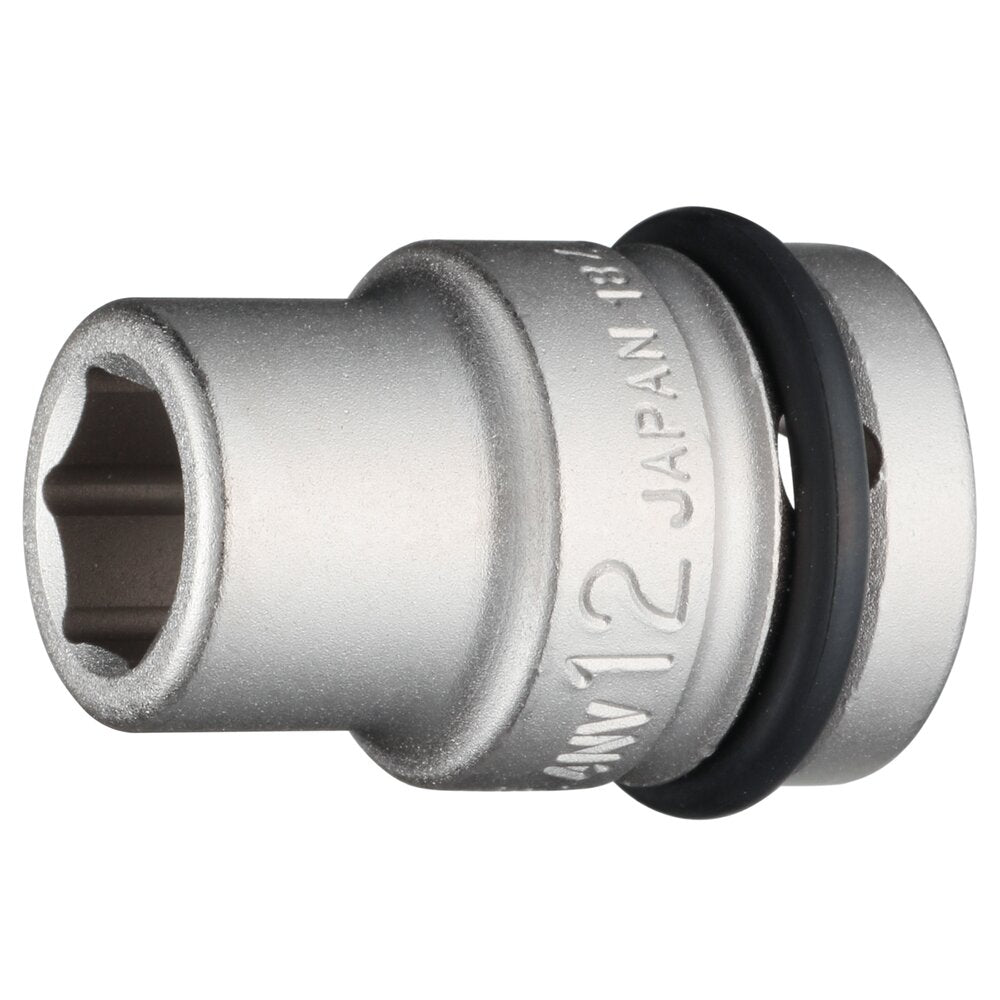

| 4NV-12 | 12 | 19.5 | 25.0 | 11.0 | 38.0 | 10.0 | 76.0g |

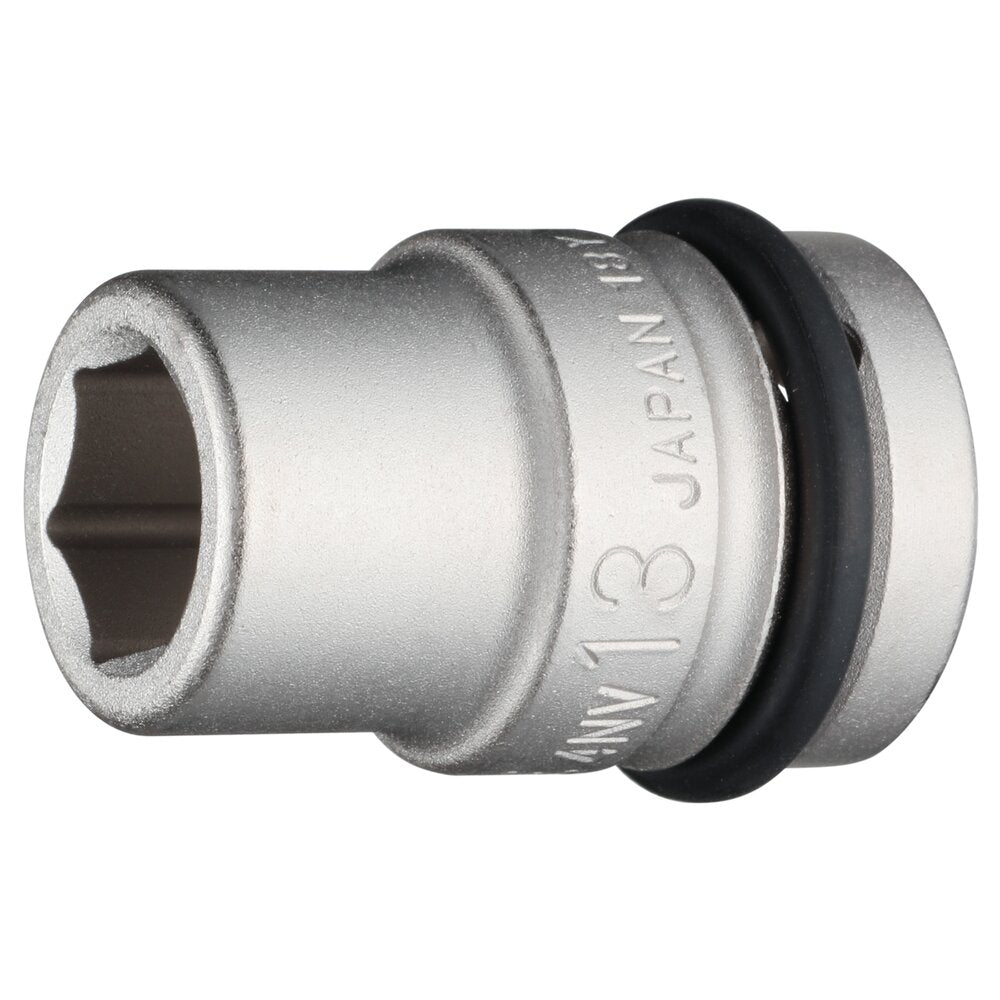

| 4NV-13 | 13 | 21.0 | 25.0 | 11.0 | 38.0 | 10.0 | 82.0g |

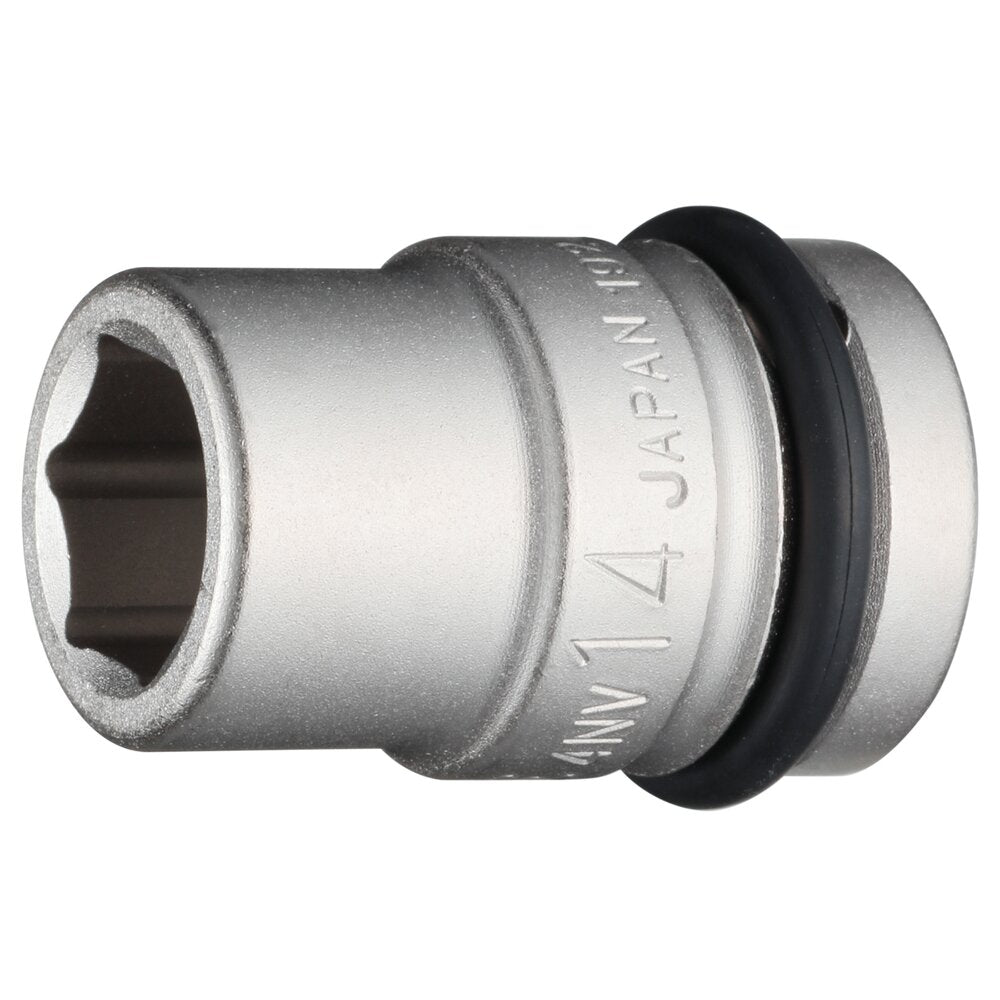

| 4NV-14 | 14 | 22.0 | 25.0 | 12.0 | 38.0 | 12.0 | 83.0g |
| 4NV-15 | 15 | 23.0 | 25.0 | 12.0 | 38.0 | 12.0 | 86.0g |

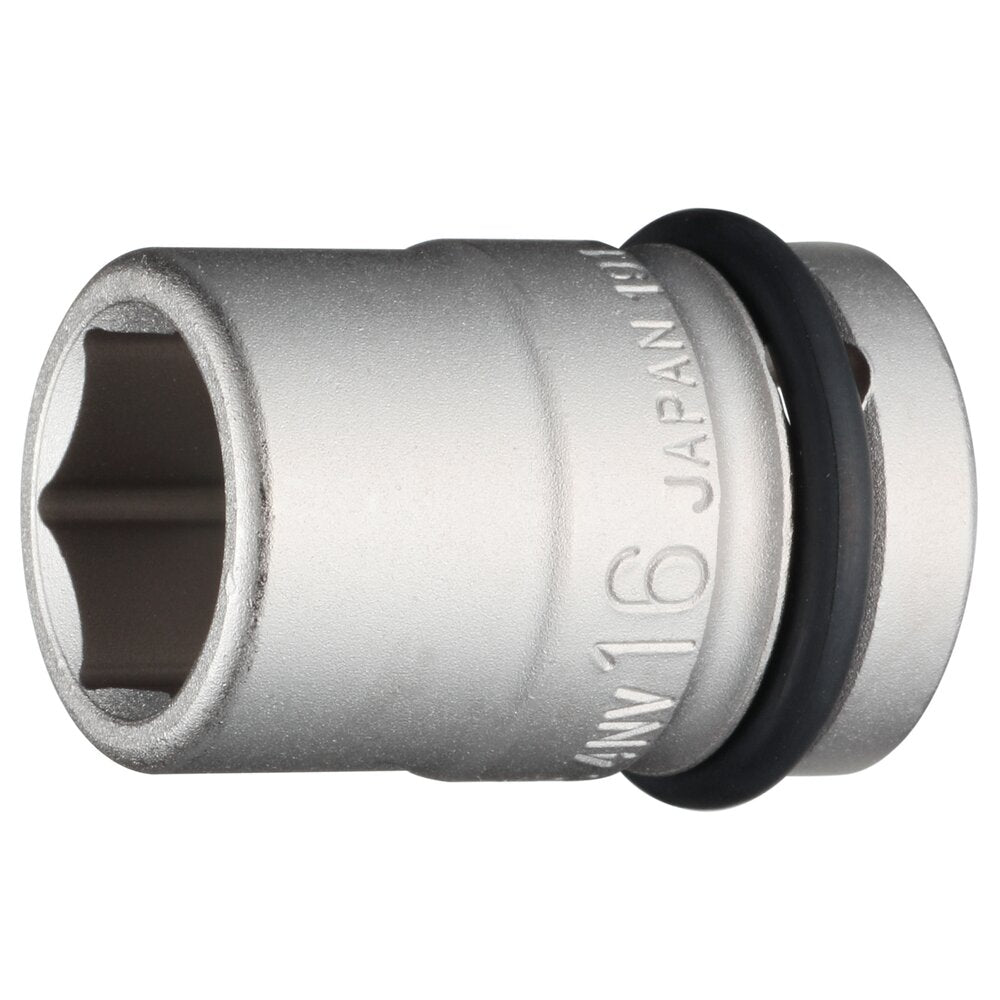

| 4NV-16 | 16 | 24.0 | 25.0 | 12.0 | 38.0 | 14.0 | 85.0g |
| 4NV-17 | 17 | 26.0 | 26.0 | 13.0 | 40.0 | 14.0 | 100.0g |

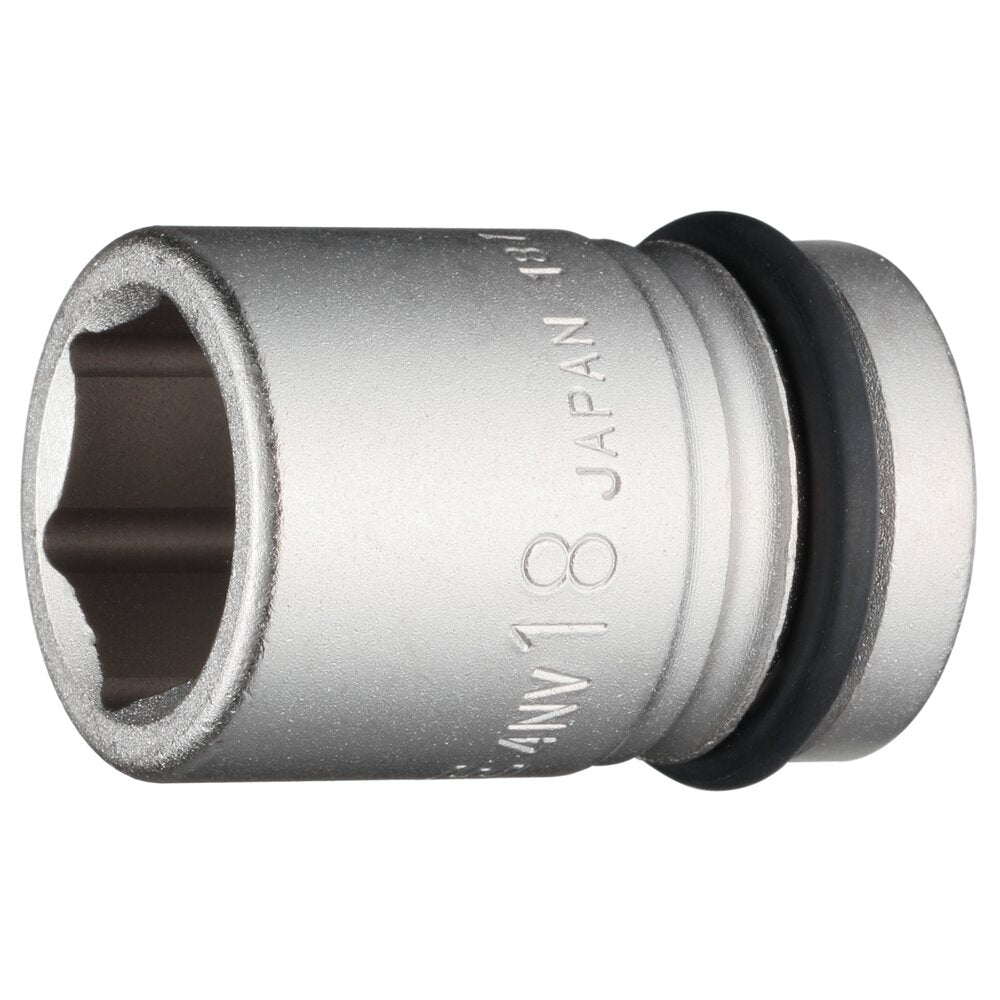

| 4NV-18 | 18 | 27.0 | 26.0 | 13.0 | 40.0 | 15.0 | 103.0g |

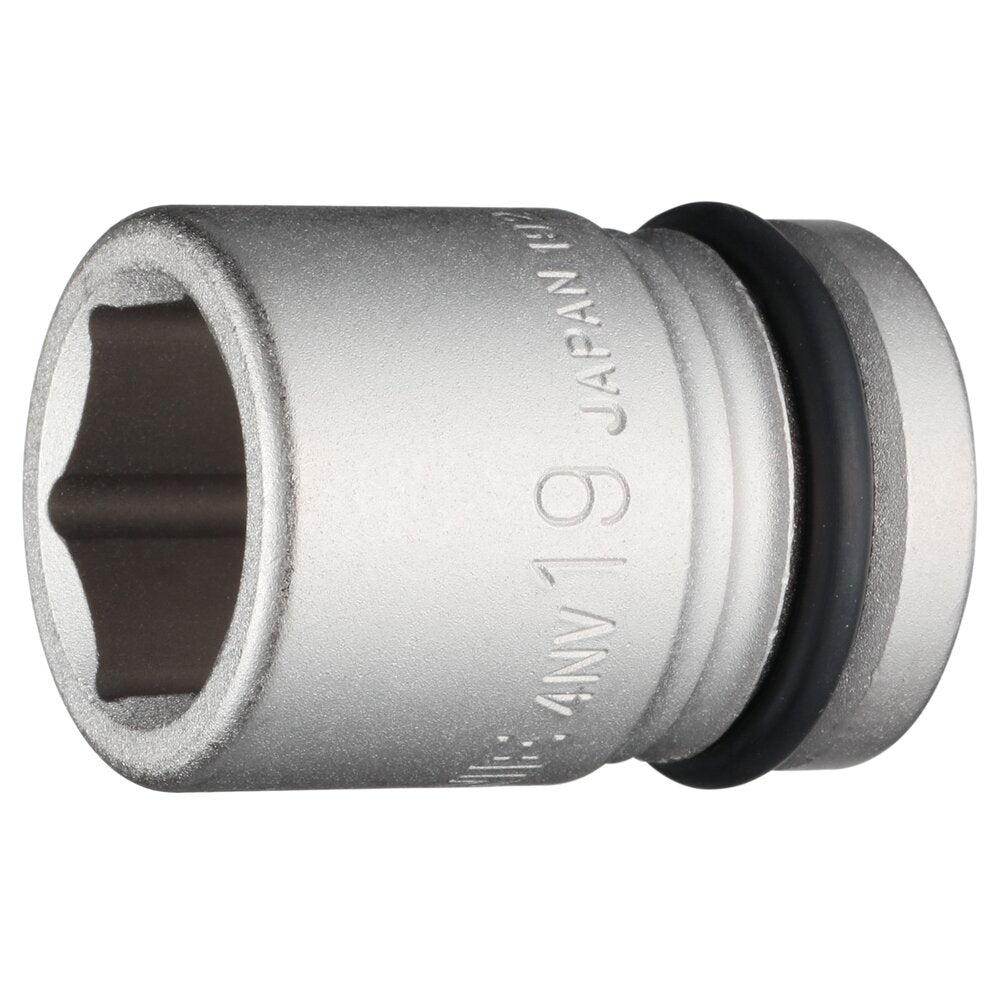

| 4NV-19 | 19 | 29.0 | 28.0 | 14.0 | 40.0 | 16.0 | 112.0g |

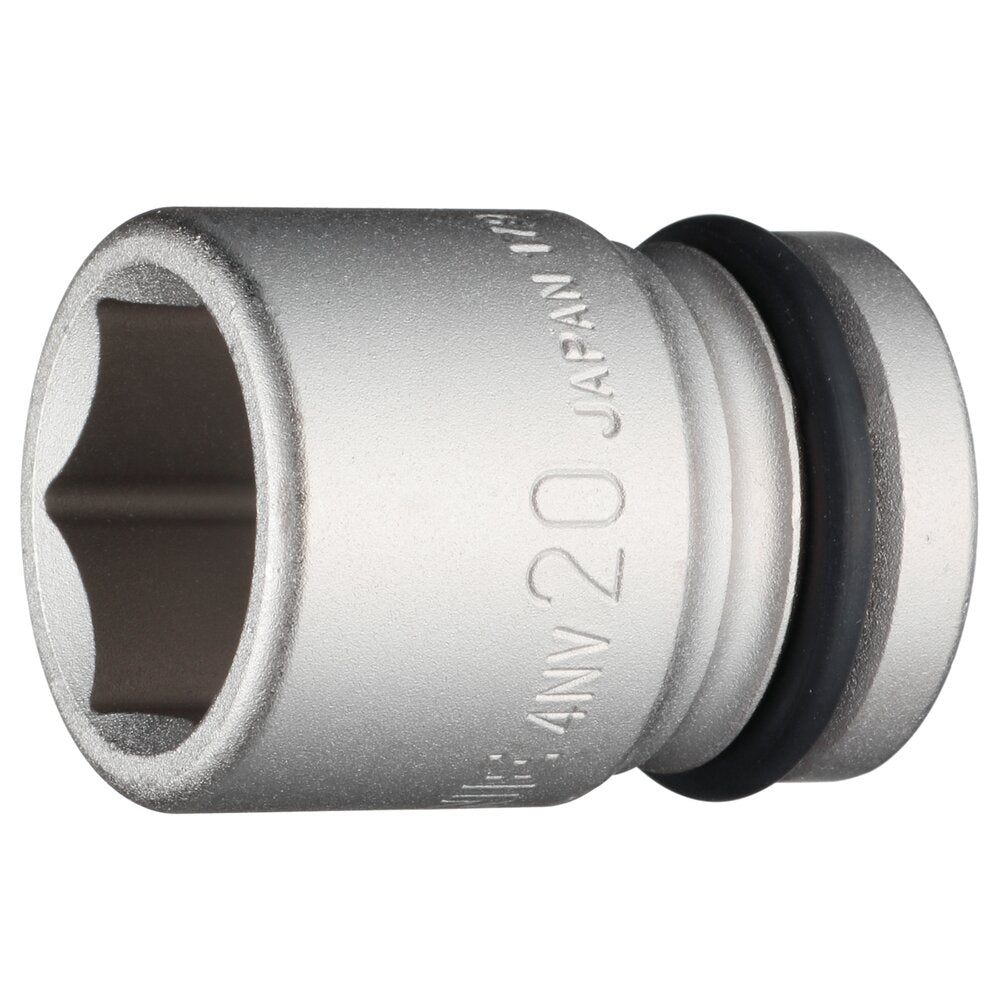

| 4NV-20 | 20 | 30.0 | 28.0 | 15.0 | 40.0 | 16.0 | 116.0g |

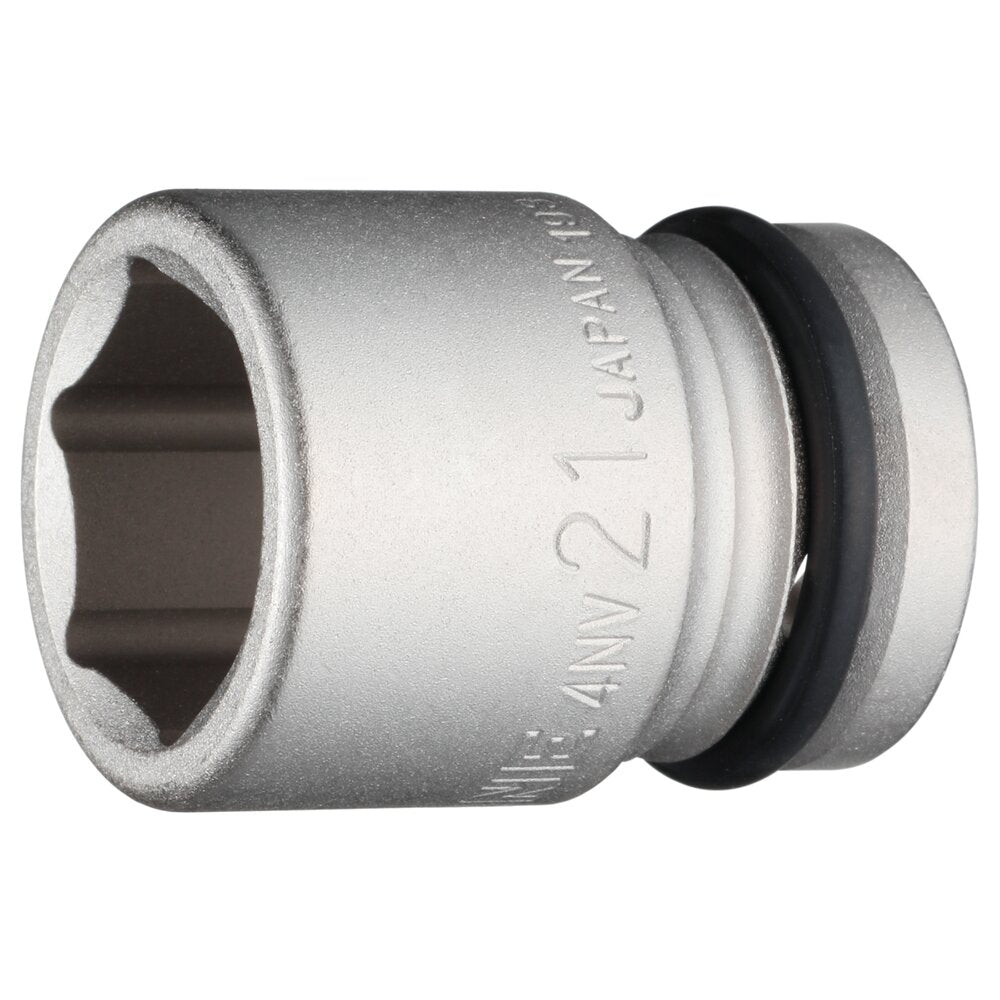

| 4NV-21 | 21 | 31.0 | 28.0 | 15.0 | 40.0 | 20.0 | 115.0g |

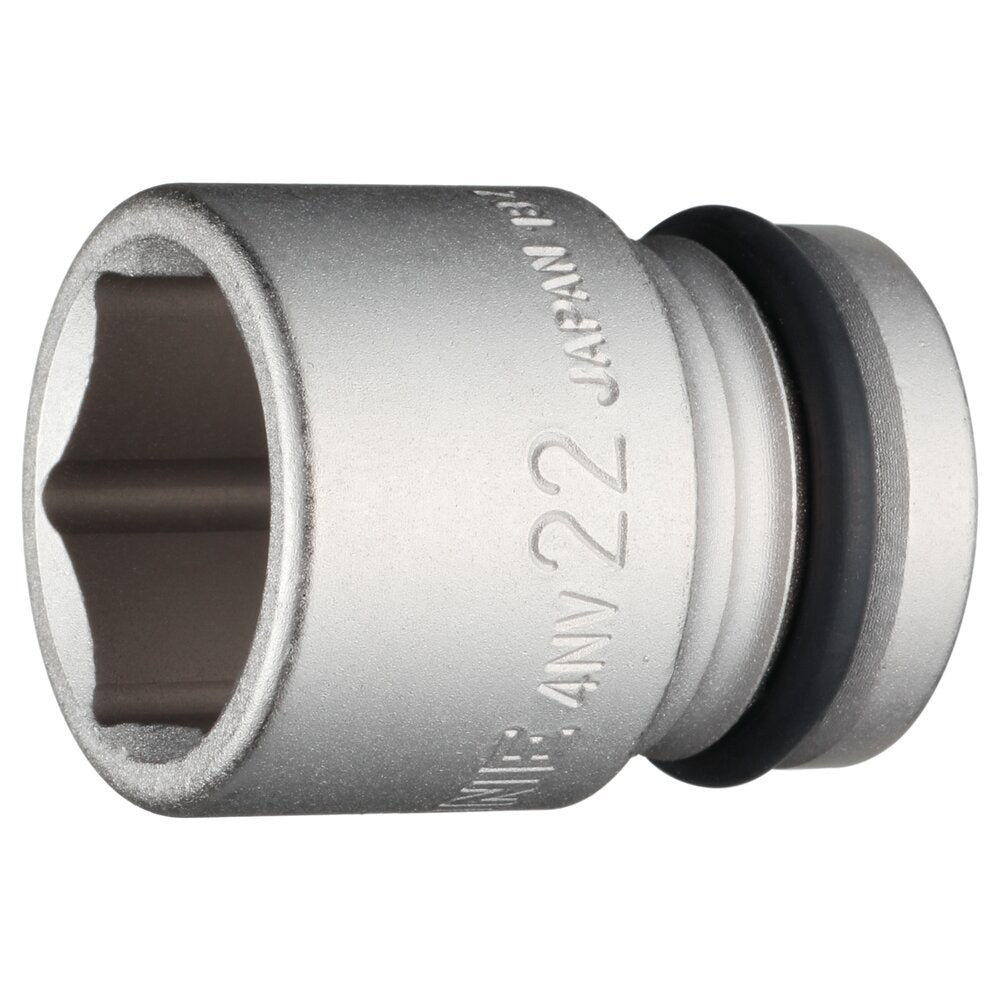

| 4NV-22 | 22 | 32.0 | 28.0 | 15.0 | 40.0 | 21.0 | 119.0g |
| 4NV-23 | 23 | 33.0 | 28.0 | 15.0 | 40.0 | 20.0 | 122.0g |

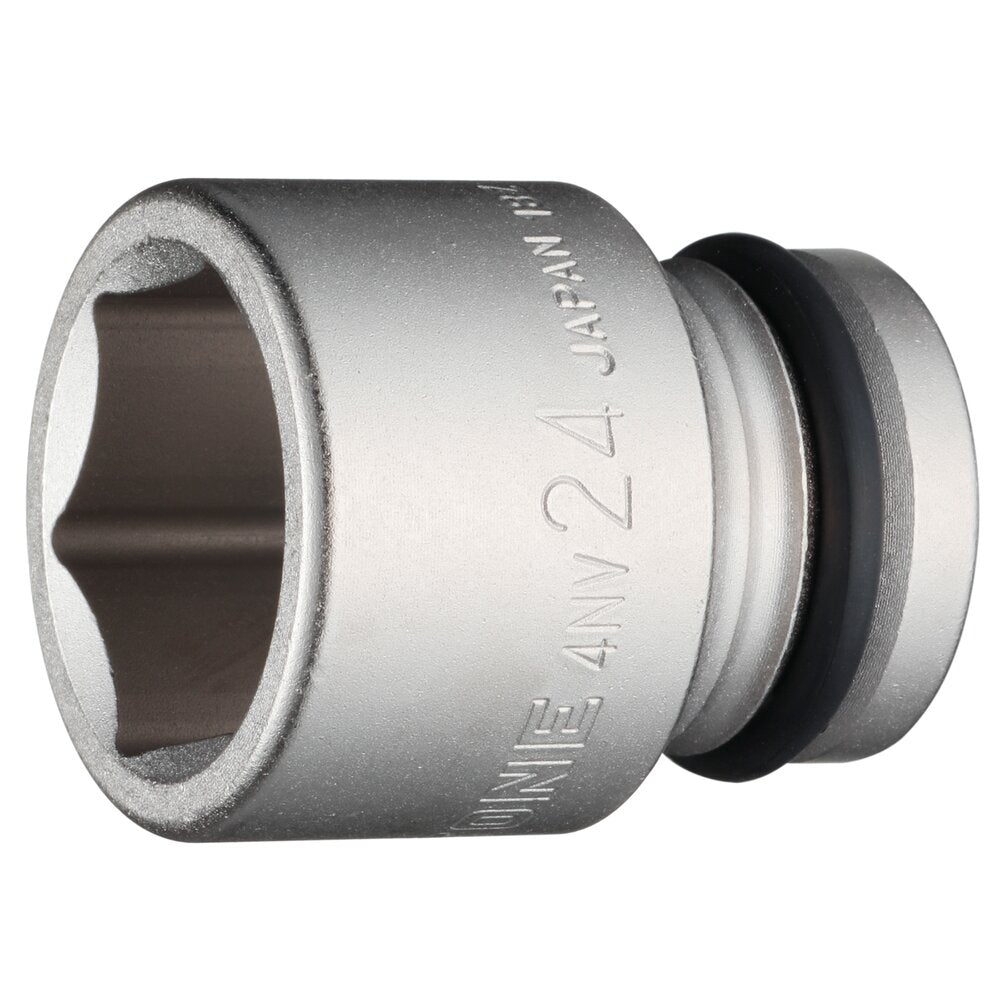

| 4NV-24 | 24 | 35.0 | 28.0 | 16.0 | 42.0 | 20.0 | 134.0g |

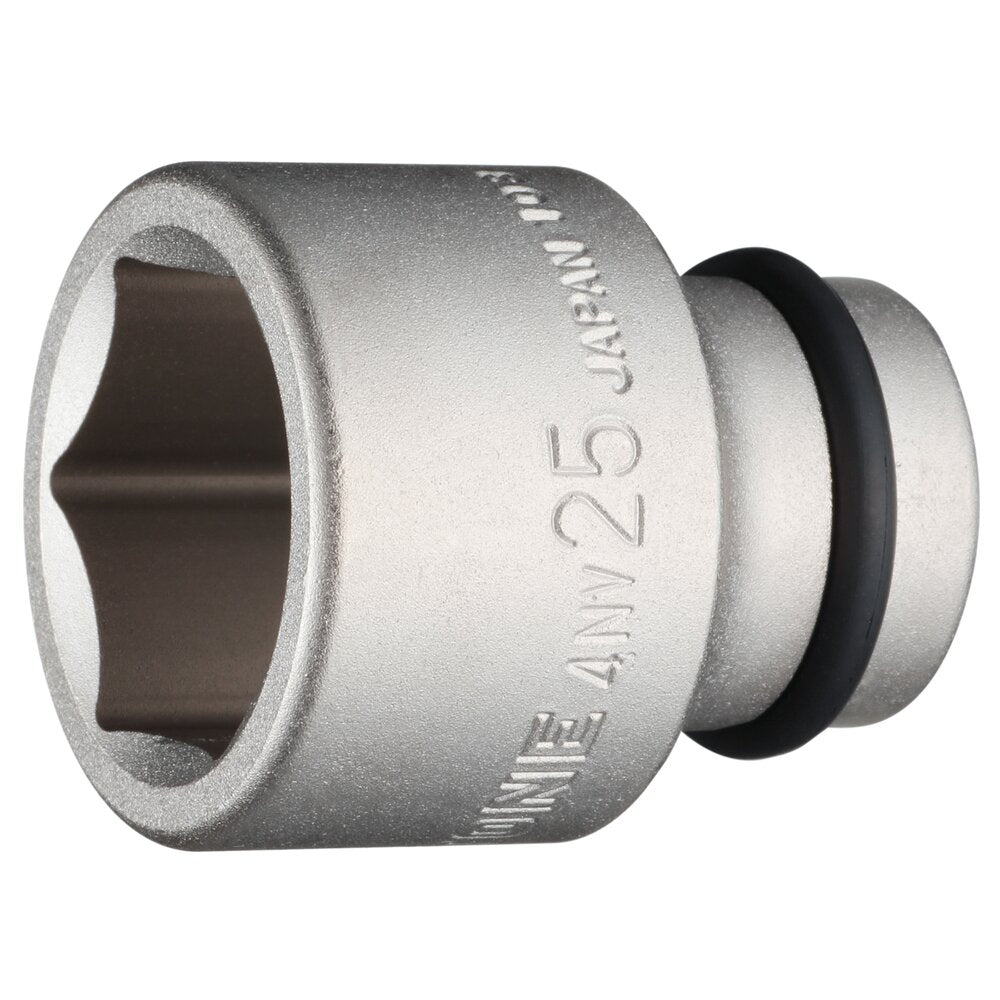

| 4NV-25 | 25 | 37.0 | 30.0 | 18.0 | 44.0 | 22.0 | 151.0g |

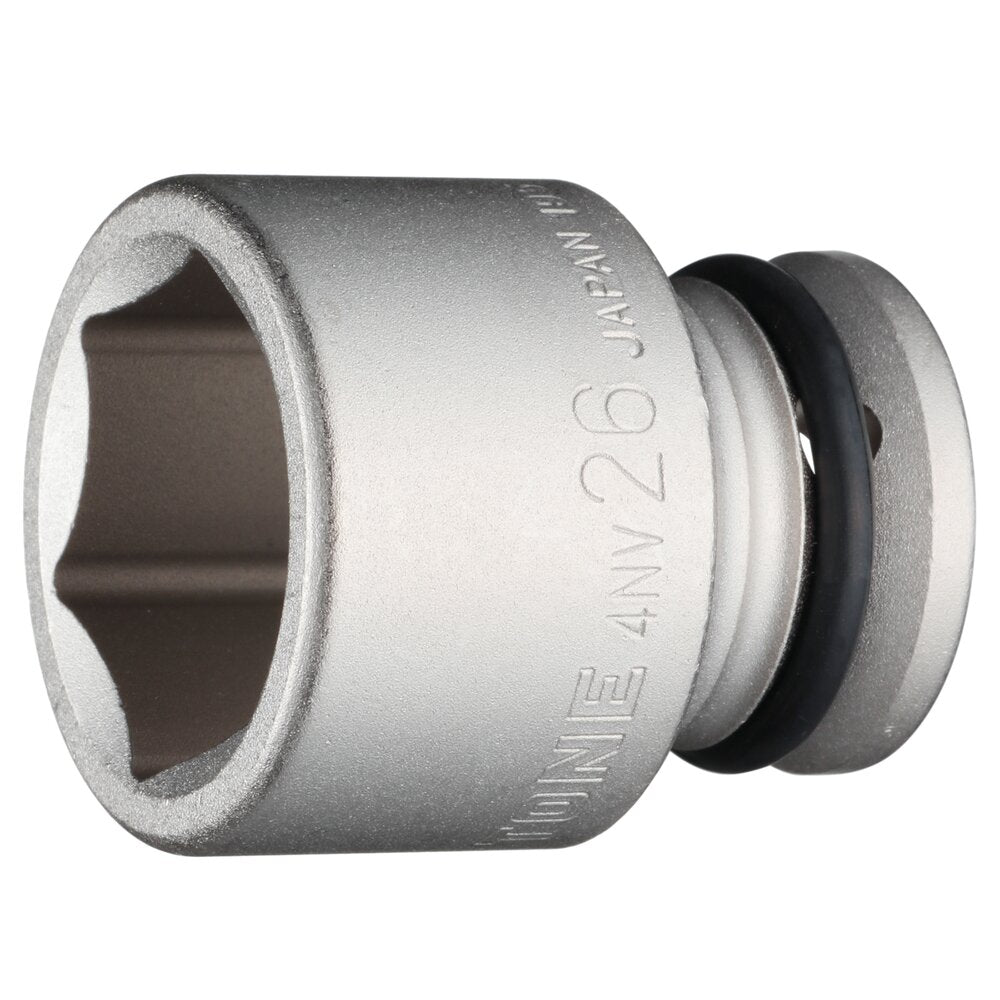

| 4NV-26 | 26 | 38.0 | 30.0 | 18.0 | 44.0 | 22.0 | 156.0g |
| 4NV-27 | 27 | 39.0 | 30.0 | 18.0 | 44.0 | 22.0 | 160.0g |

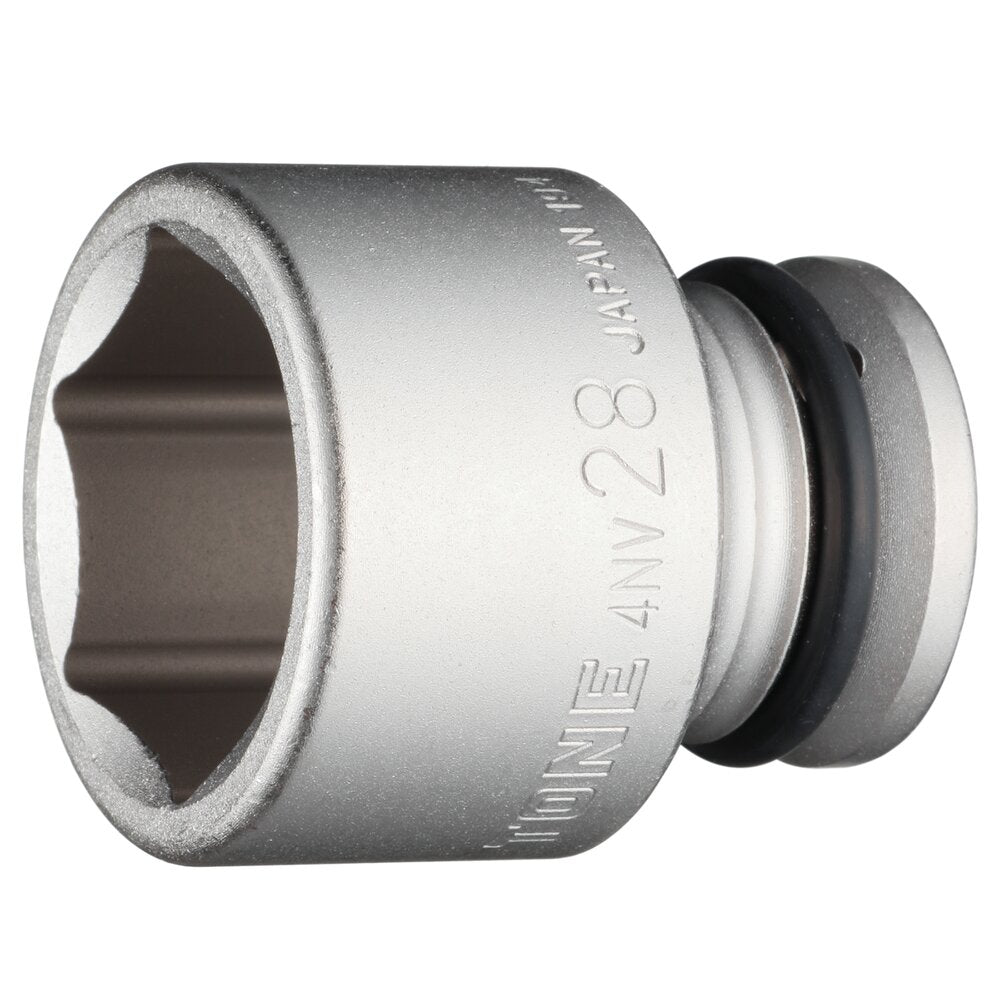

| 4NV-28 | 28 | 40.0 | 30.0 | 18.0 | 45.0 | 22.0 | 172.0g |

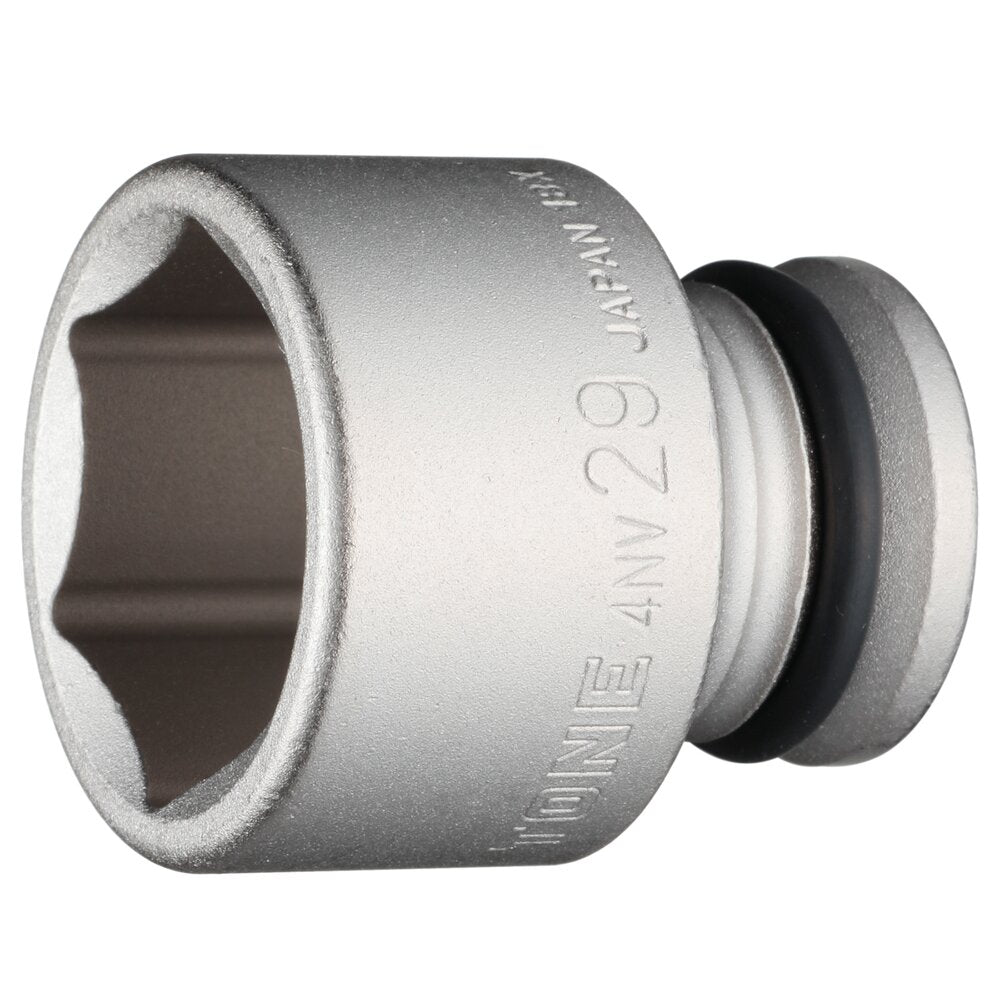

| 4NV-29 | 29 | 41.0 | 30.0 | 20.0 | 45.0 | 22.0 | 171.0g |

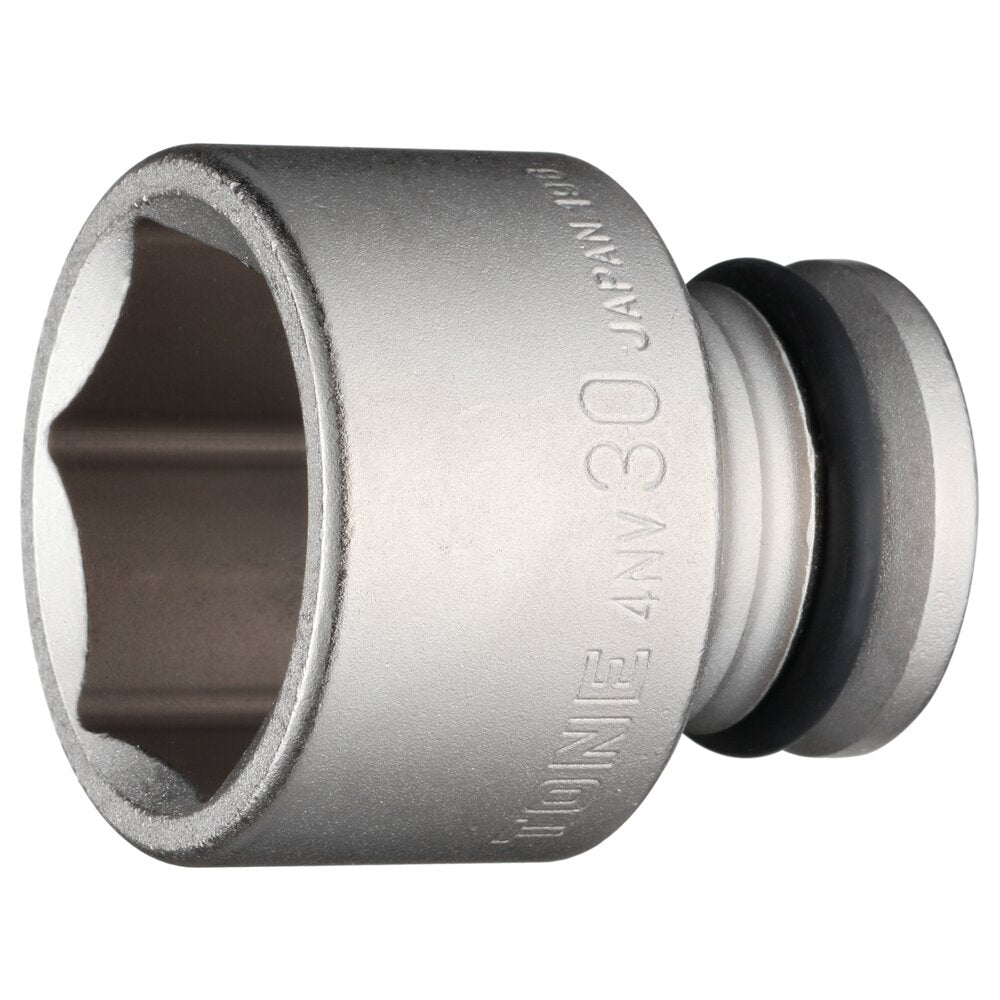

| 4NV-30 | 30 | 42.0 | 30.0 | 20.0 | 46.0 | 25.0 | 176.0g |

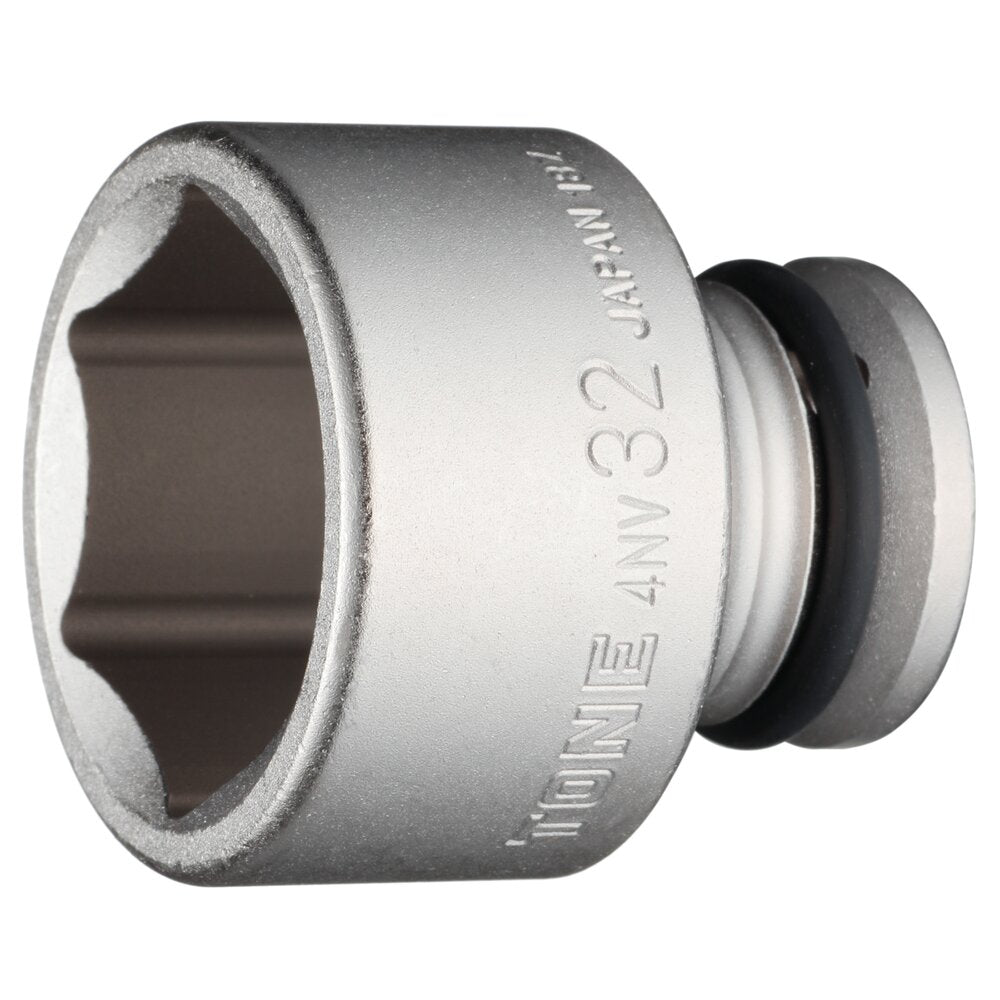

| 4NV-32 | 32 | 45.0 | 30.0 | 20.0 | 46.0 | 25.0 | 201.0g |

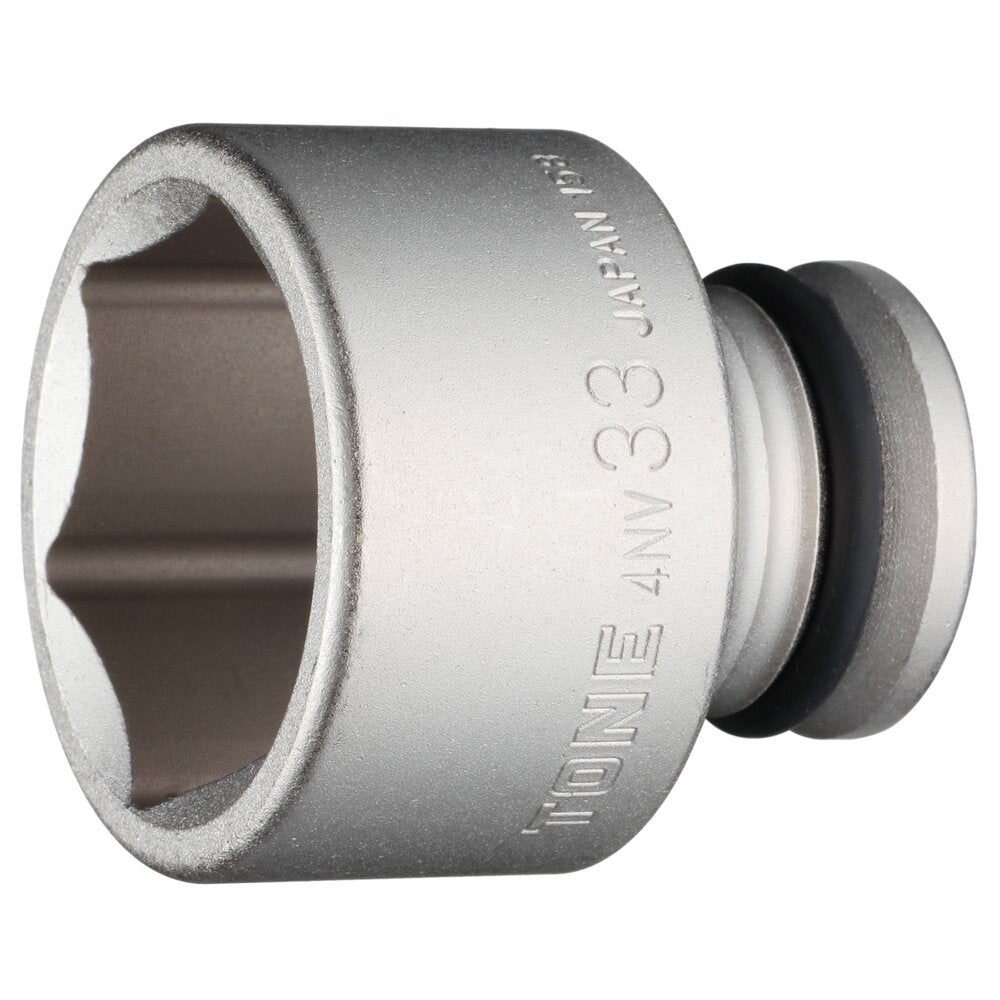

| 4NV-33 | 33 | 46.0 | 30.0 | 22.0 | 48.0 | 25.0 | 207.0g |

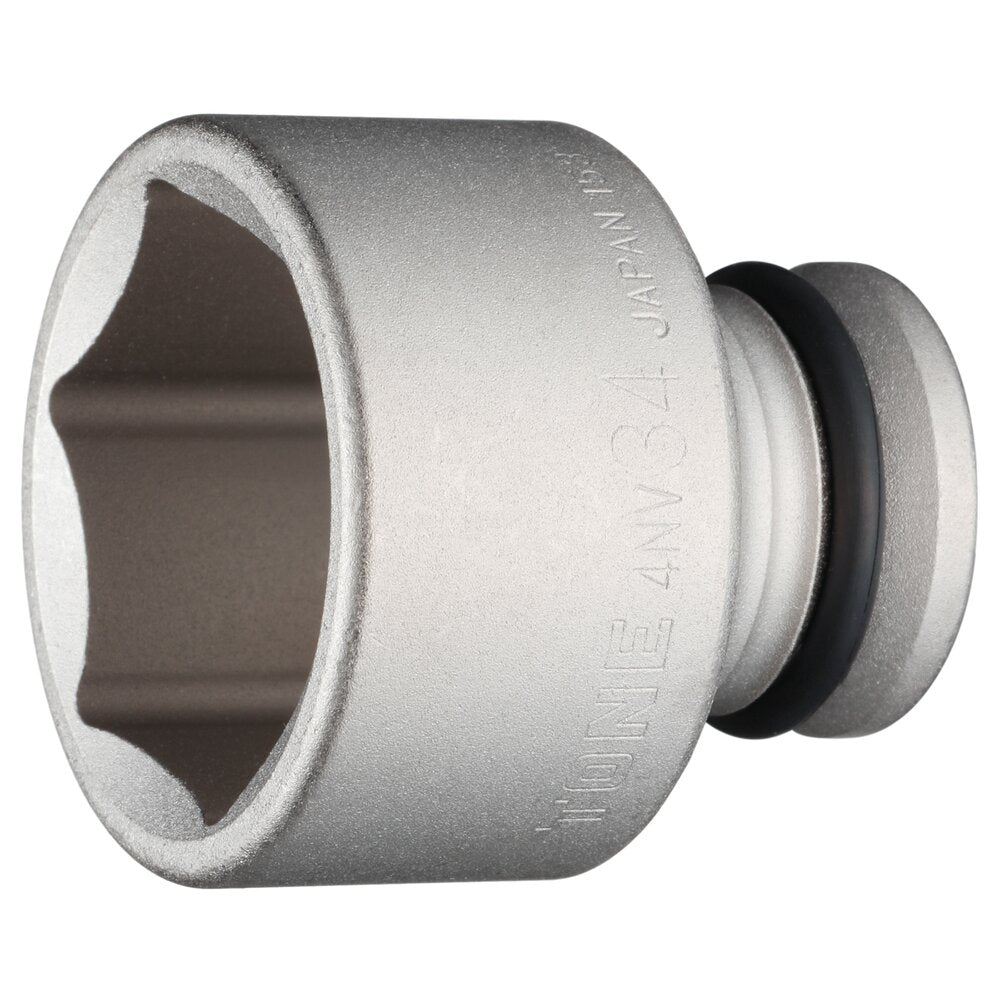

| 4NV-34 | 34 | 47.0 | 30.0 | 22.0 | 48.0 | 25.0 | 217.0g |

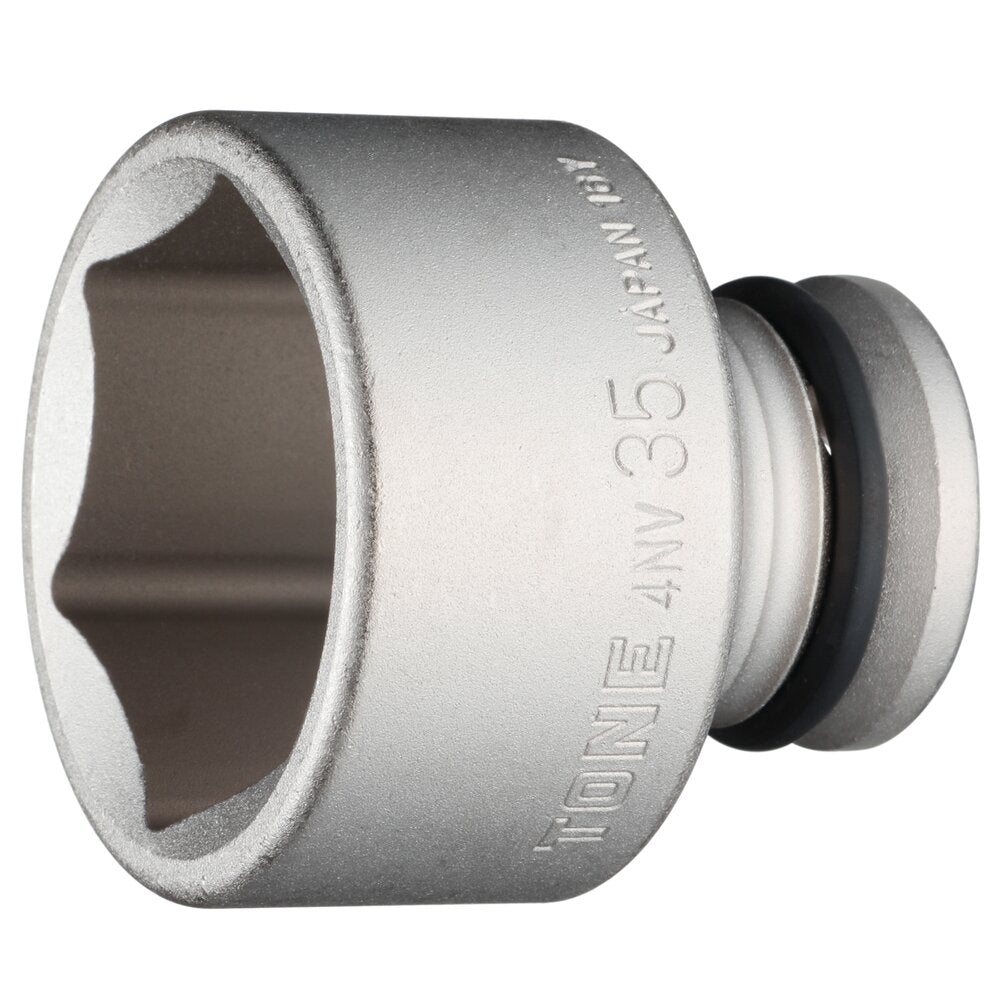

| 4NV-35 | 35 | 48.5 | 30.0 | 22.0 | 48.0 | 25.0 | 225.0g |

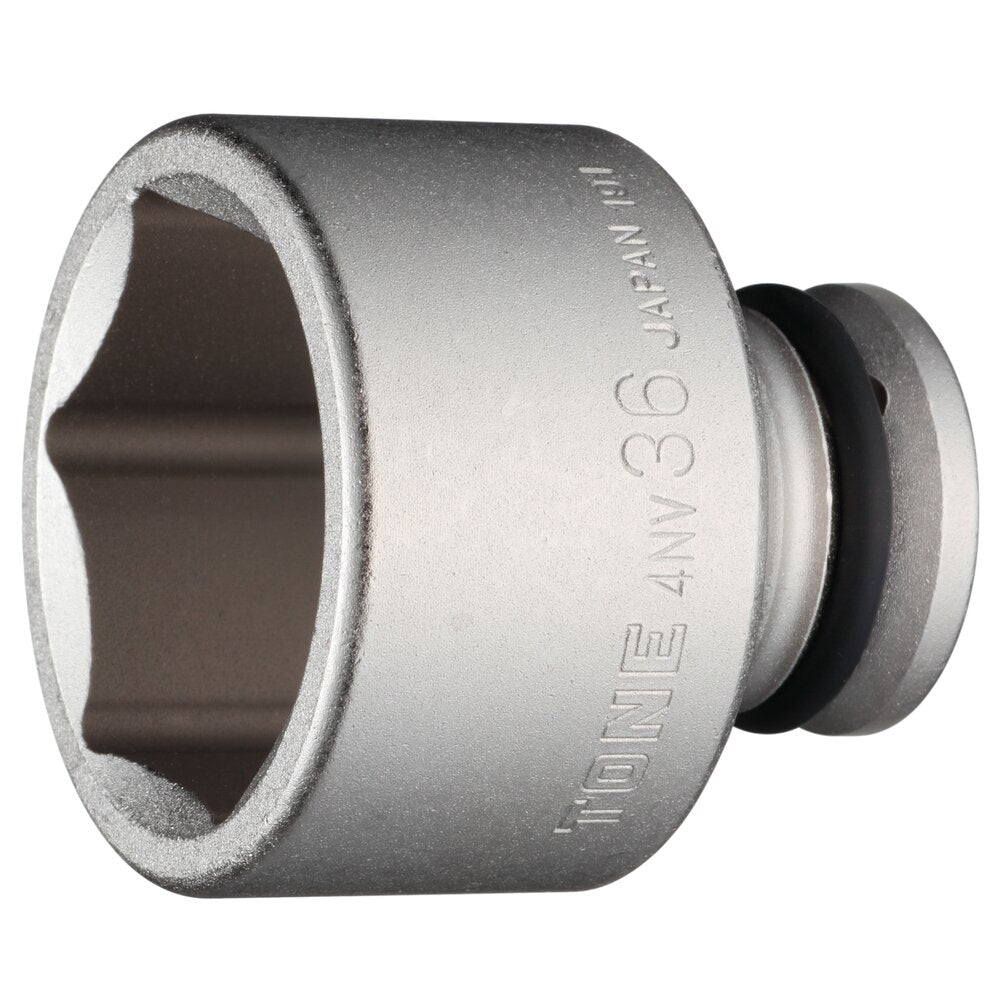

| 4NV-36 | 36 | 50.0 | 30.0 | 22.0 | 51.0 | 30.0 | 258.0g |
